之前的文章中我們一直介紹SMT加工、DIP插件相關內容，其實SMT和DIP都是在PCB板上集成零件的方法，你知道PCB板是什么嗎？其實PCB電路板很多人并不陌生，就是我們知道的印制電路板！有人會把PCBA和PCB混雜起來。那么PCB是什么？PCBA是怎么演化而來的？PCB與PCBA的差異又是什么呢？電子產品計劃商怎么的找到適宜的PCBA供貨商來進行研制出產呢？

PCB(PrintedCircuitBoard)，中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣銜接的載體，PCB被稱為“電子產品之母”。因?yàn)樗遣捎秒娮佑∷⑿g(shù)制作的，故被稱為“印刷”電路板。

在PCB出現之前，電子元器件之間的互連都是依托電線直接銜接完成的。而如今，電線僅用在實驗室做試驗應用而存在，印刷電路板在電子工業中肯定現已占據了主導地位。

PCB生產流程：

聯系廠家→開料→鉆孔→沉銅→圖形搬運→圖形電鍍→退膜→蝕刻→綠油→字符→鍍金手指→成型→測驗→終檢

PCB獨特長處：可高密度化、高可靠性、可規劃性、可出產性、可測驗性、可拼裝性、可維護性。

2.PCBA是怎么演化而來的？

PCBA是英文PrintedCircuitBoard+Assembly的簡稱，也就是說PCB空板通過SMT上件，或通過DIP插件的整個制程，簡稱PCBA。

SMT和DIP都是在PCB板上集成零件的方法，其首要差異是SMT不需要在PCB上鉆孔，在DIP需要將零件的PIN腳刺進現已鉆好的孔中。

SMT表面貼裝技能，首要使用貼裝機是將一些微小型的電子零件貼裝到PCB板上，其出產流程為：PCB板定位、印刷錫膏、貼裝機貼裝、過回焊爐和制成查驗。SMT集成時對定位及零件的尺寸很靈敏，此外錫膏的質量及印刷質量也起到關鍵作用。

DIP即“插件”，也就是在PCB版上刺進零件，因?yàn)殡娮恿慵叽巛^大并且不適用于貼裝或許出產商出產工藝不能使用SMT技能時采用插件的形式集成零件。目前行業內有人工插件和機器人插件兩種完成方法，其首要出產流程為：貼背膠（避免錫鍍到不應有的地方）、插件、查驗、過波峰焊、刷版（去除在過爐過程中留下的污漬）和制成查驗。

3.PCB與PCBA的差異

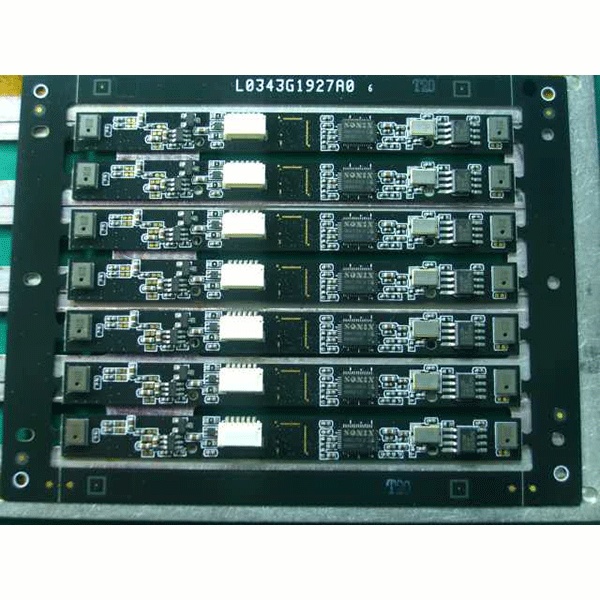

通過小編的簡略介紹，你們應該能知道PCBA泛指的是一個加工流程，也能夠理解為制品線路板，也就是PCB板上的工序都完成了后才干算PCBA。而PCB則指的是一塊空的印刷線路板，上面沒有零件。

簡略來說：PCBA是制品板，PCB是裸板。

很多人會把PCB與PCBA搞混，通過以上對這兩個差異的了解，我們可以知道PCBA泛指的是一個加工流程，也能夠理解為制品線路板，也就是PCB板上的工序都完成了后才干算PCBA。無錫品耀電子可以為您解決有關電子組裝、DIP插件等相關問題！
