無錫電子產品組裝技術涉及了哪些領域呢
來源:http://londonexpress.cn/news/5.html 發布時間 : 2018-10-23
現在的電子產品幾乎每人人手一個,隨著現在電子技術的不斷更新,現在的電子產品組裝技術也在不斷的進行技術的更新以及換代,電子產品從一開始難以攜帶再到越來越便攜、小型化以及牢固化。無錫電子產品組裝技術中涉及了電子材料、電子元器件、印制電路板、工藝裝備、工藝方法、工藝標準等多個技術領域。

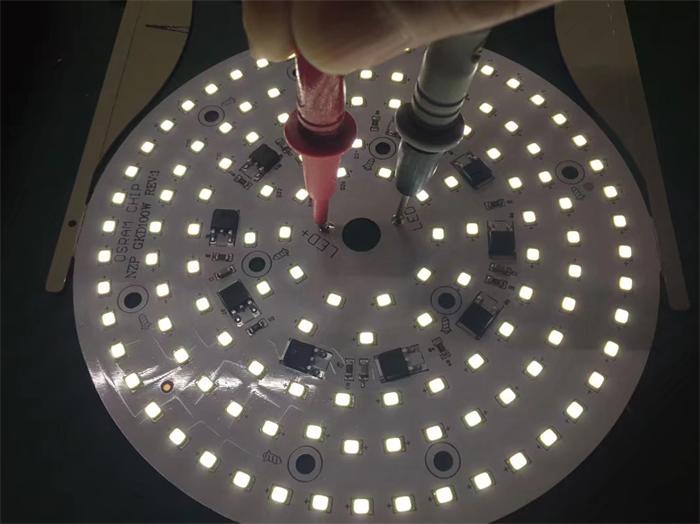

一、電子產品組裝技術
電子組裝技術,又稱為電子裝聯技術,定義為:根據成熟的電路原理圖,對各種電子元件、電子器件、機電元件、機電器件以及基板進行合理設計、互連、安裝、調試,使其成為適用的、可生產的電子產品的技術。電子產品組裝技術是一門電路、工藝、結構、元件、器件、材料緊密結合的多學科交叉技術。
二、電子產品組裝工藝流程
1、 單面元器件混裝工藝流程
單面元器件混裝工藝流程是比較常見的工藝流程,其中的PCB預烘是消除潮氣,避免焊接時由于水分快速揮發導致“炸錫”現象發生。因此流程是一般先貼裝SMC/SMD并利用再流焊焊接好,然后插上穿孔元器件通過波峰焊焊接好。該工藝操作簡單,但組裝密度相對較低。
2、 雙面元器件混裝工藝流程
雙面元器件混裝工藝流程也是常見工藝流程,它與單面元器件混裝工藝流程不同,在焊接面增加了貼片元器件。第一面先貼片并再流焊,第二面貼片無器件暫時先由貼片膠粘接并固化,插裝完成后與通孔元器件一起通過波峰焊完成焊接。
3、全貼片組裝工藝流程
全貼片組裝工藝流程主要應用在高度集成化的產品上,特別是流程2,雙面均采用全貼片元器件,組裝密度高。雙面全貼片在第二面再流焊時,需要注意控制第一面的已焊接元器件的溫度,避免發生元器件掉落的現象。
無錫電子產品組裝是我公司的主要工作之一,其實DIP插件、線路板加工、SMT貼片加工等等這些都是我公司的工作,不知道您這些有沒有興趣的呢?有興趣的話可以來電咨詢我們喔!
